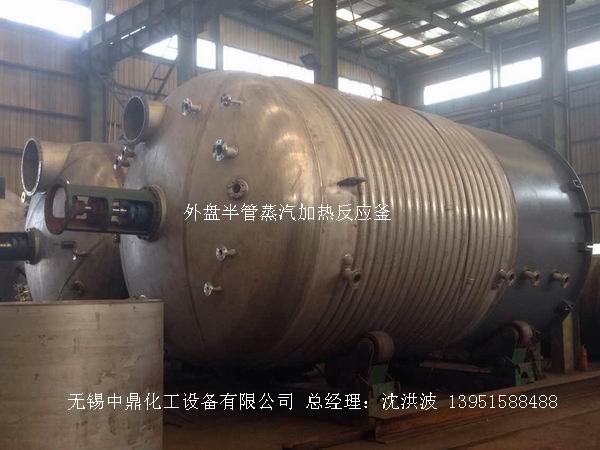

外盤半管蒸汽加熱反應釜 外盤半管導熱油加熱反應釜 內盤管加熱反應釜
江蘇中鼎化工設備有限公司生產（內、外盤管加熱反應釜、外盤半管式加熱不銹鋼反應釜、內盤管加熱反應釜）。反應釜由釜蓋、筒身、夾套、攪拌器、軸封傳動裝置及支承等組成，與反應釜內物料接觸處的釜體和零部件均采用OCr18Ni9或1Cr18Ni9Ti不銹耐酸鋼板制成。
反應釜用途：本設備適用于醫藥、食品、輕工、化工等液料的反應濃縮。
結構與特點：根據物料的性質、反應釜內鍋可采用碳鋼或不銹鋼制成。物料加熱可用電熱棒、導熱油、蒸汽等三種。反應釜由鍋身、鍋蓋、攪拌器及傳動軸、軸封裝置、傳動裝置等輔體組成。
操作要求：加熱升溫要緩慢、特別是靠前次升溫要注意防止引起油汽和水汽的暴沸。鍋內無物料空鍋情況下，不得開啟熱電源、加熱油夾套試車。循環導熱油加熱不能用蒸汽加熱代用。
外盤管式加熱不銹鋼反應釜參數：
規格 | 實際容量 | 簡體直徑 | 外盤管傳熱面積 | 內盤管傳熱面積 | 電動機功率 |
500L | 550 | 900 | 2.438 | 2 | 2.2 |
1000L | 1100 | 1100 | 2.867 | 2.6 | 4 |
1500L | 1650 | 1200 | 3.537 | 3.1 | 4 |
2000L | 2200 | 1300 | 4.165 | 3.8 | 5.5 |
3000L | 3300 | 1500 | 5.569 | 5.4 | 7.5 |
6000L | 6600 | 1800 | 10.323 | 8.7 | 15 |
10000L | 11000 | 2200 | 50.345 | 10.9 | 22 |
20000L | 22000 | 2400 | 101.679 | 13.8 | 55 |

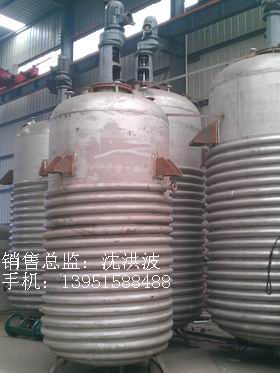

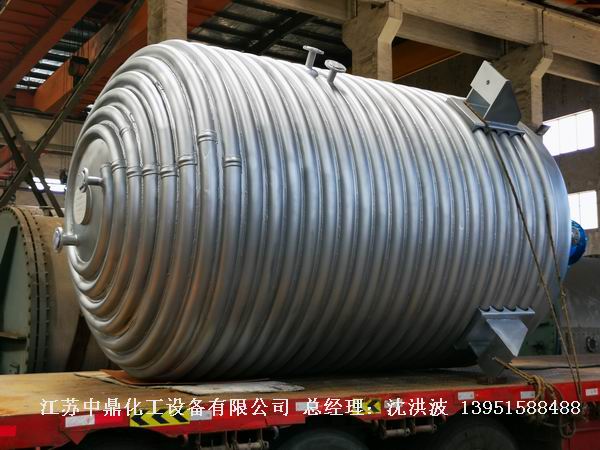

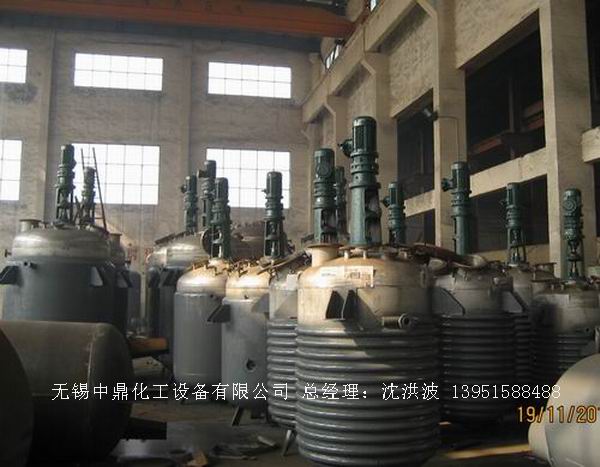

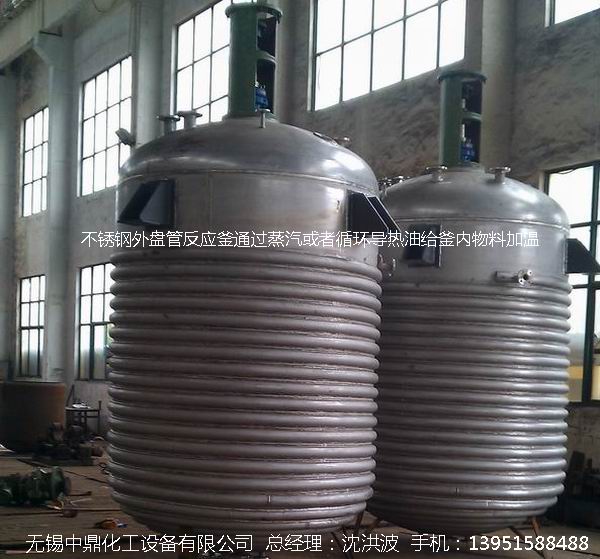

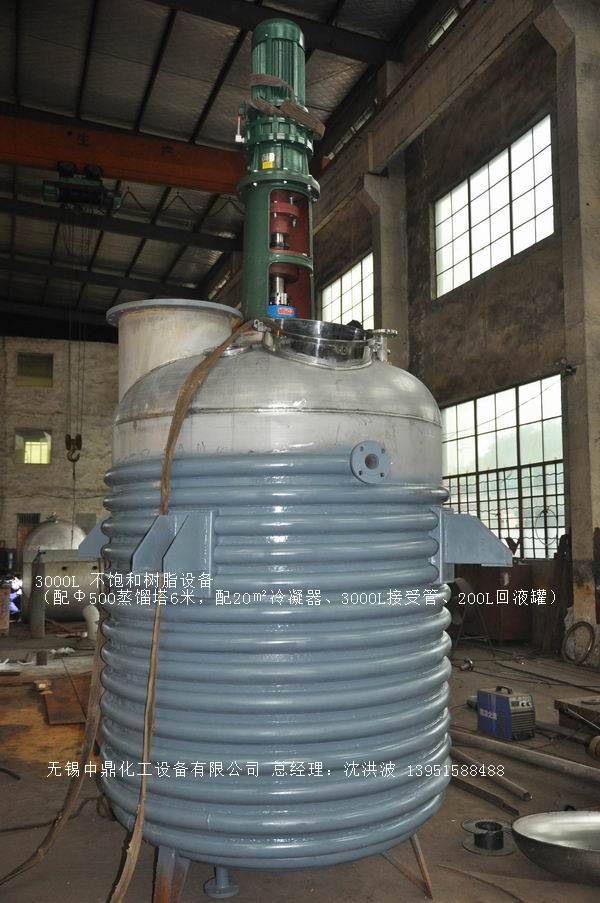

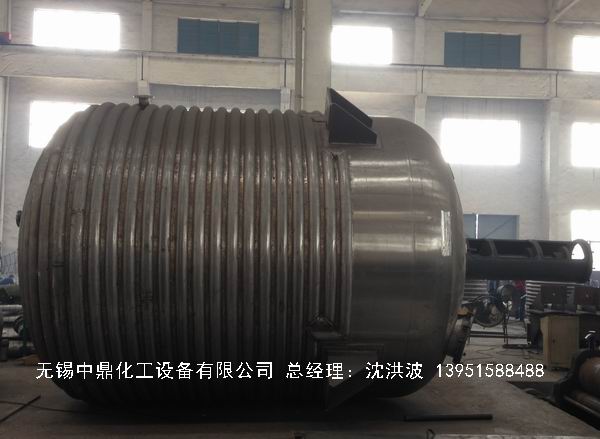

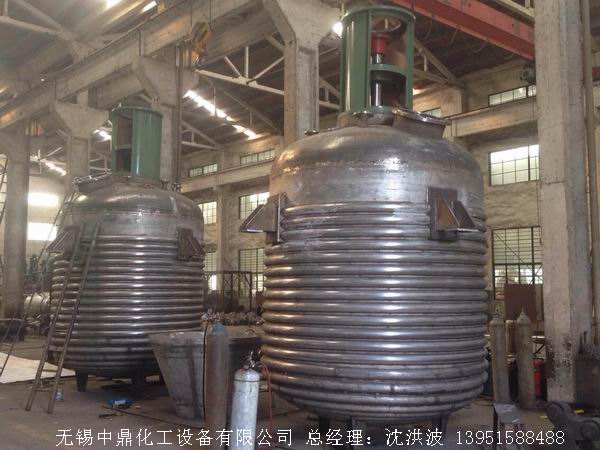

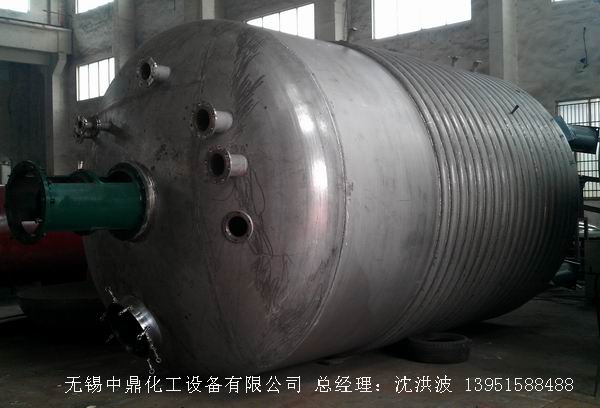

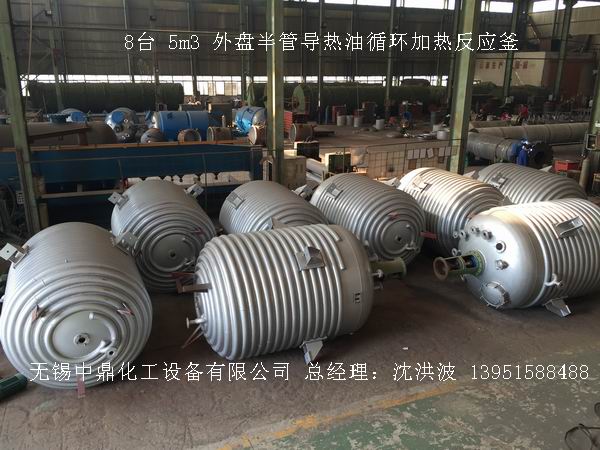

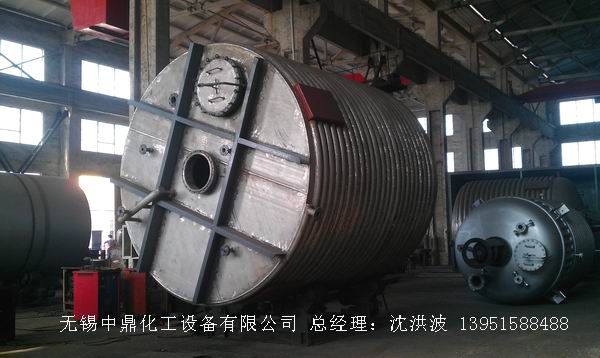

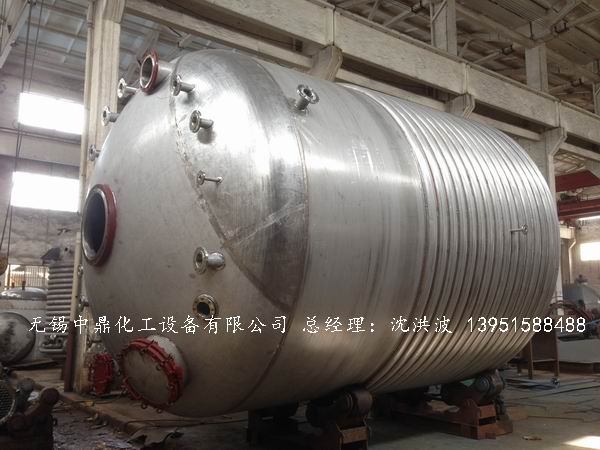

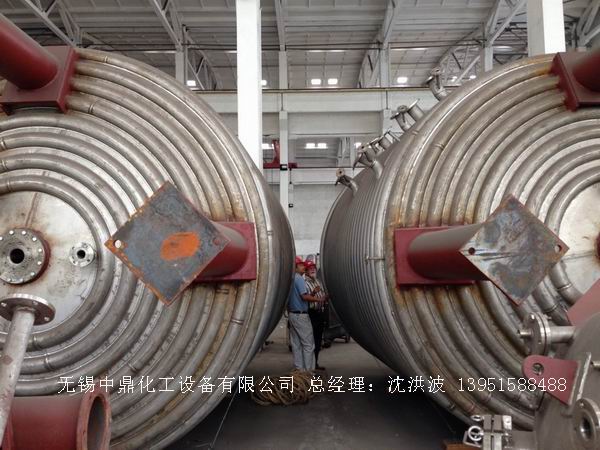

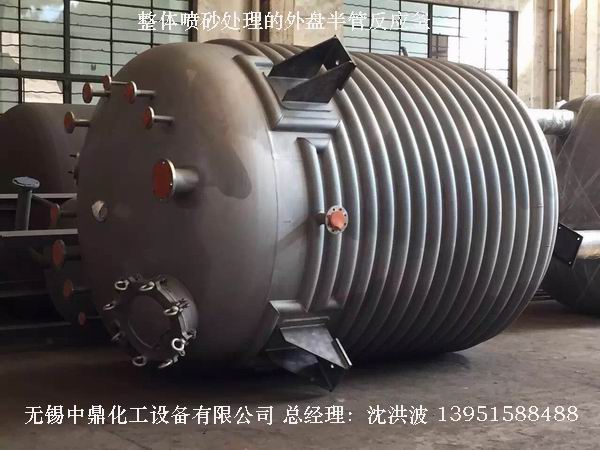

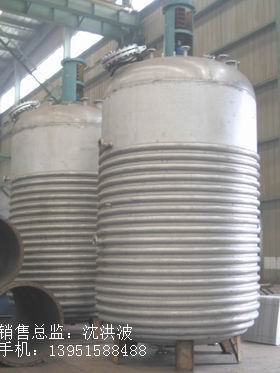

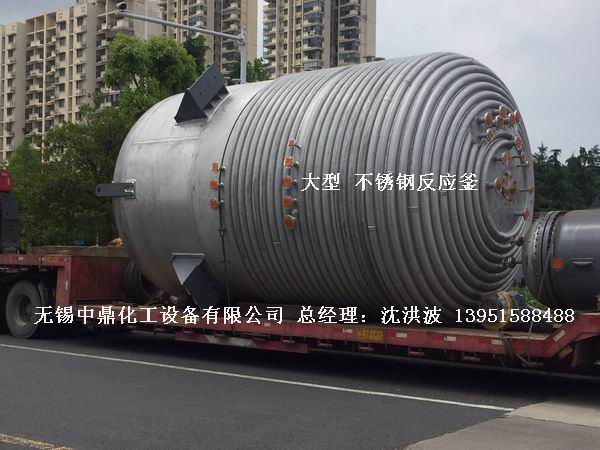

外盤半管加熱反應釜

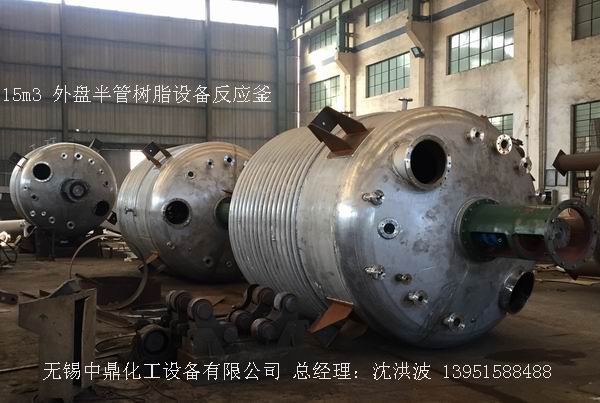

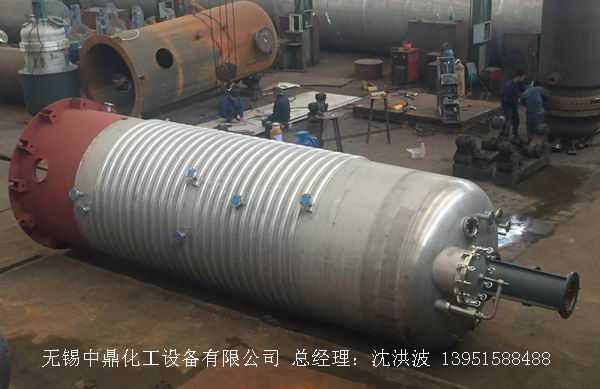

采用氬弧焊接技術的不銹鋼外盤半管加熱反應 20立方

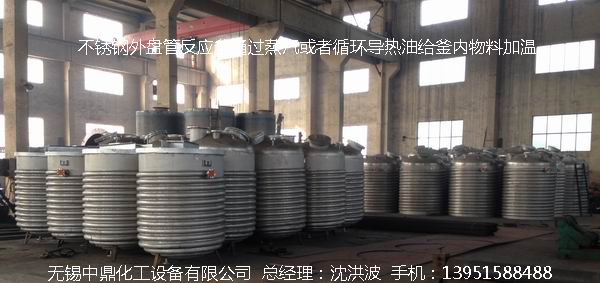

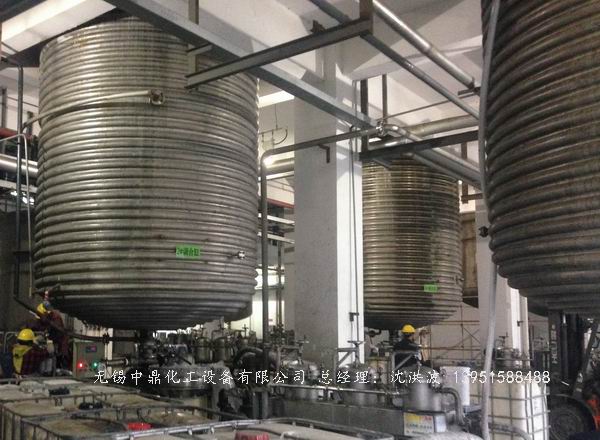

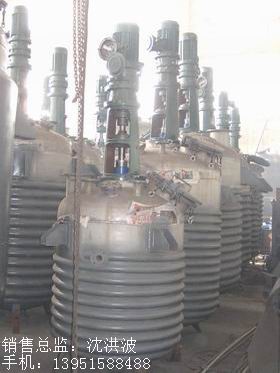

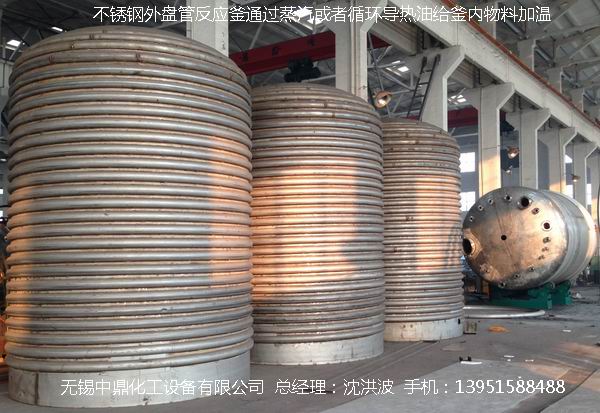

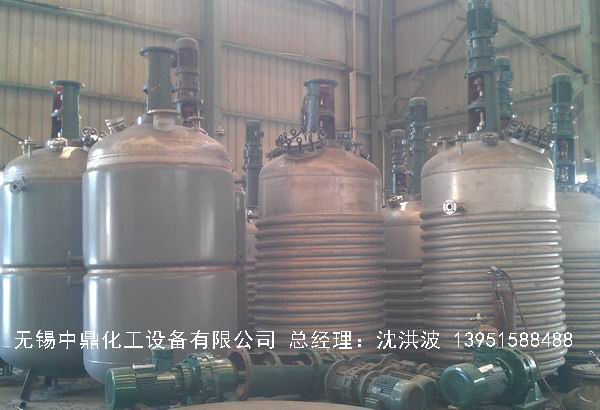

20 m3不銹鋼外盤半管加熱反應釜生產現場

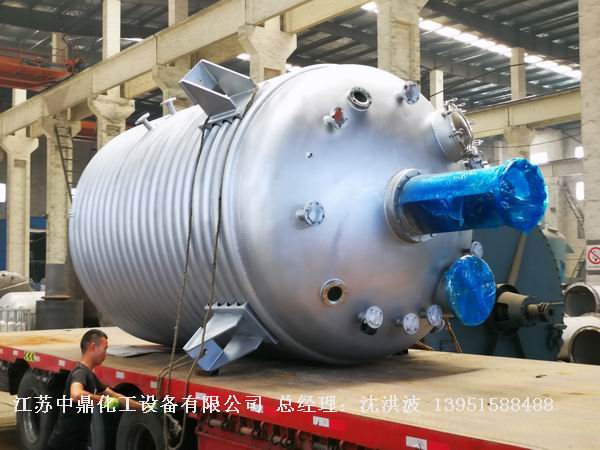

為：寧波百仕高聯合工業有限公司定制的不銹鋼外盤管反應釜 碳鋼整體保溫 圖賞析

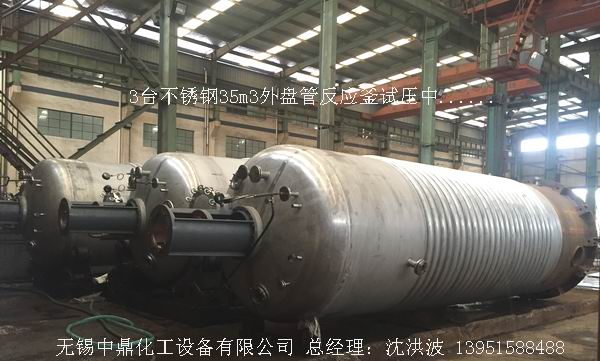

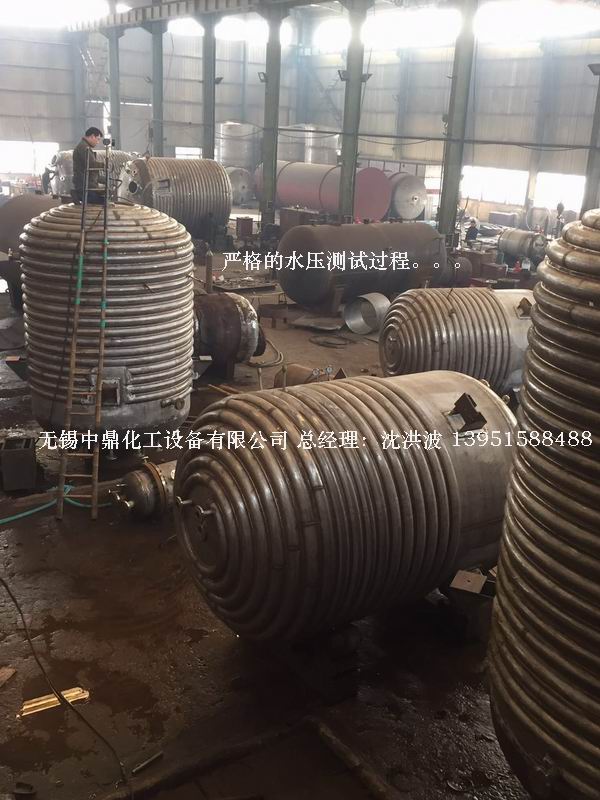

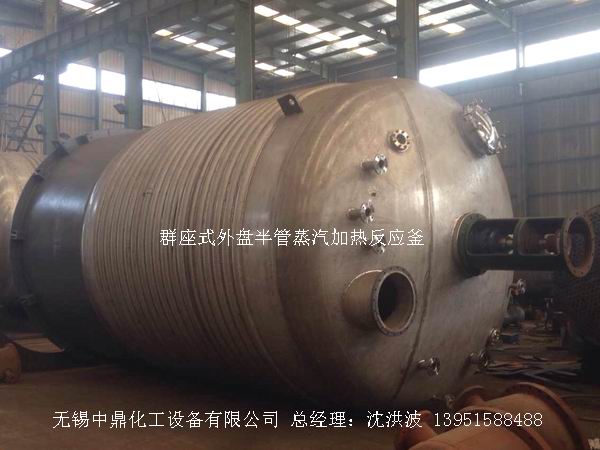

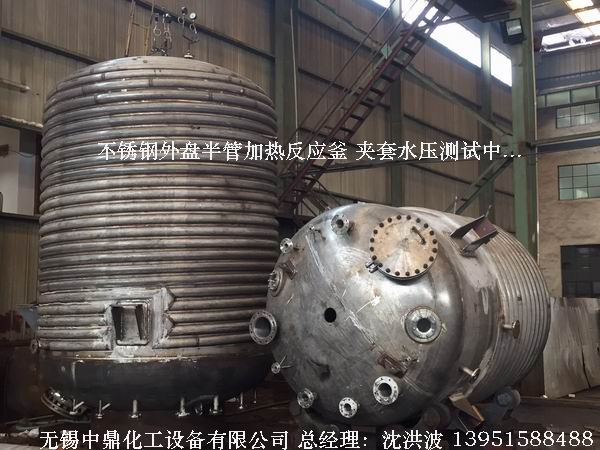

群座式外盤半管反應釜正在進行水壓測試......

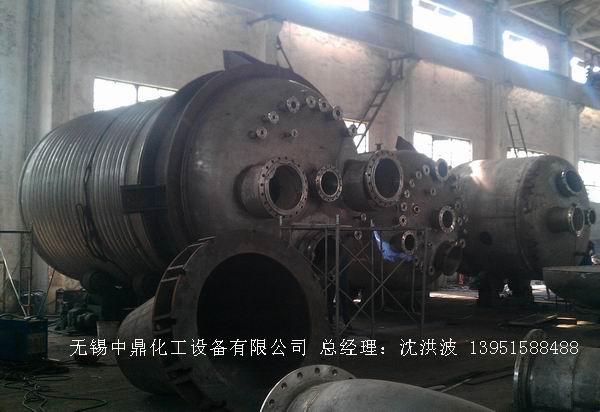

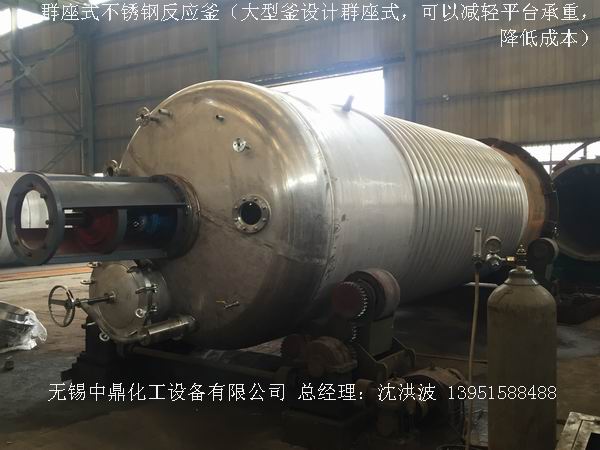

為：濟寧長興塑料助劑有限公司制造的35m3群座式反應釜

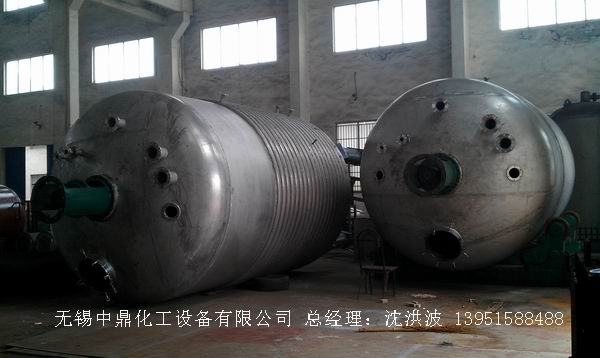

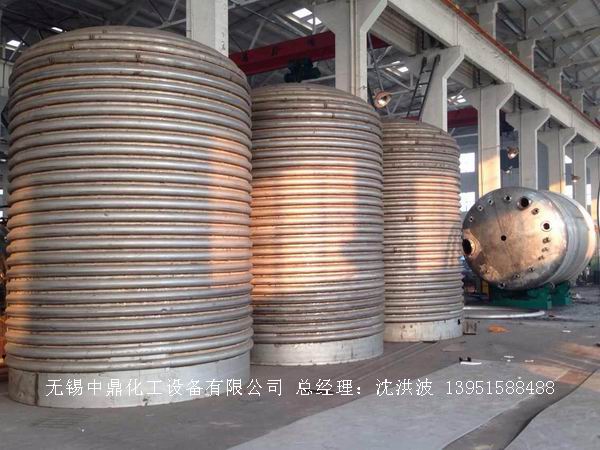

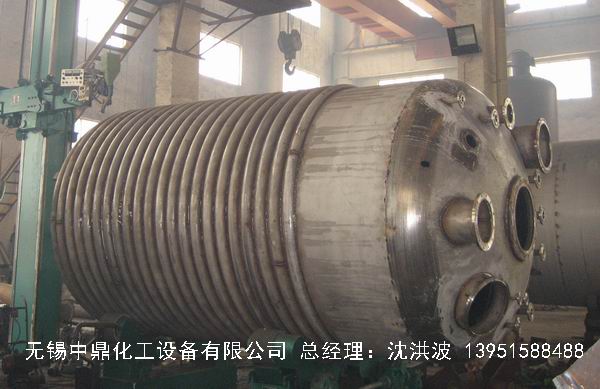

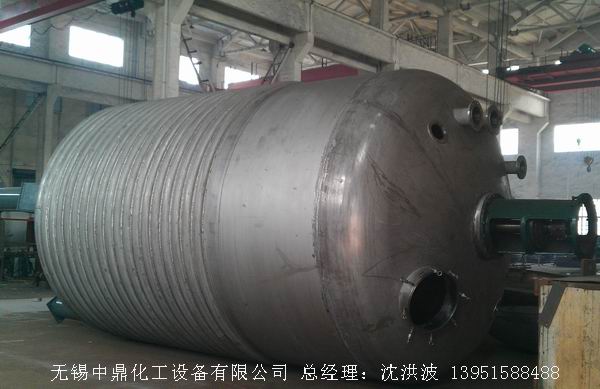

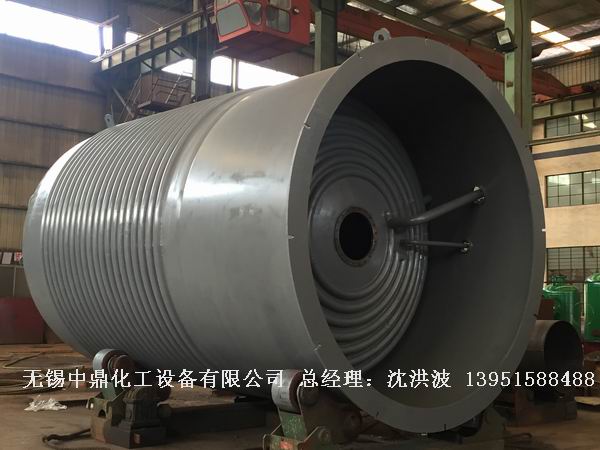

外盤半管加熱反應釜筒身盤管工藝賞析

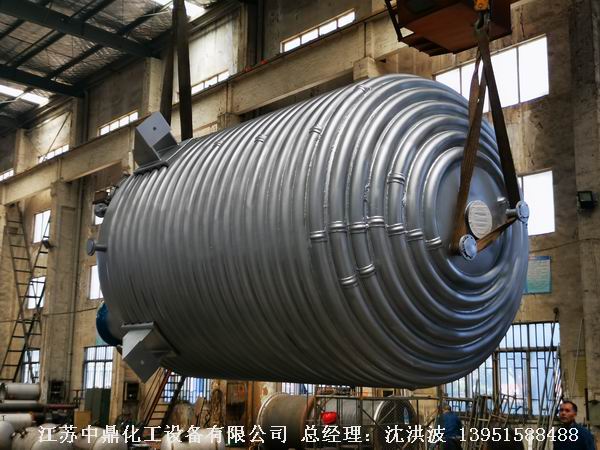

外盤半管加熱反應釜筒身+下封頭盤管工藝賞析

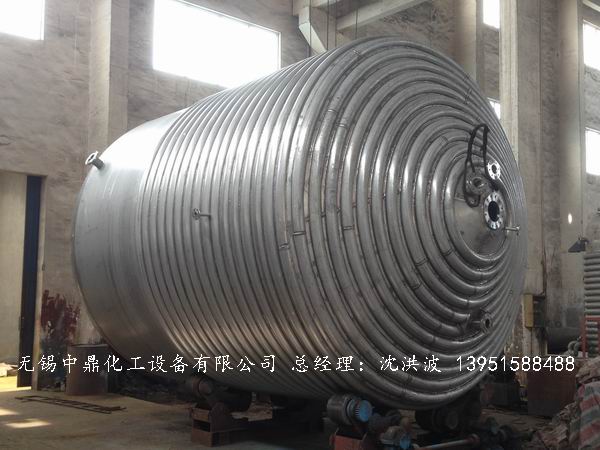

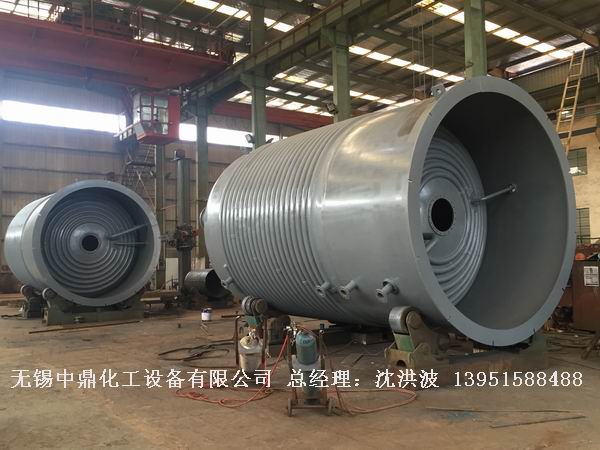

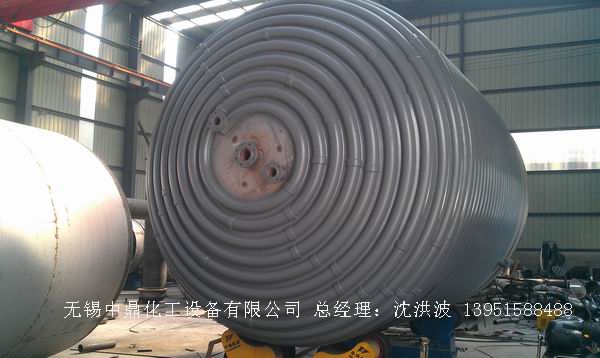

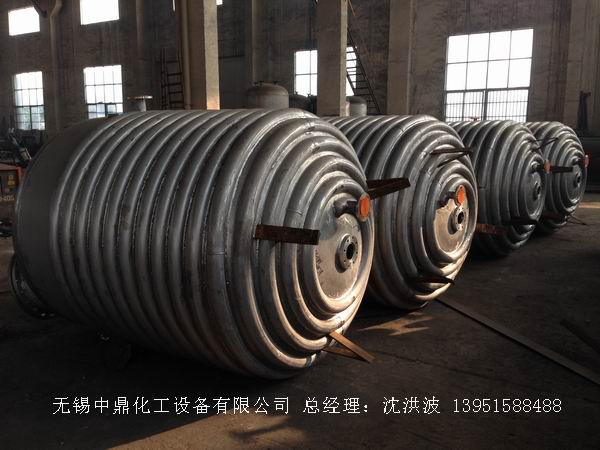

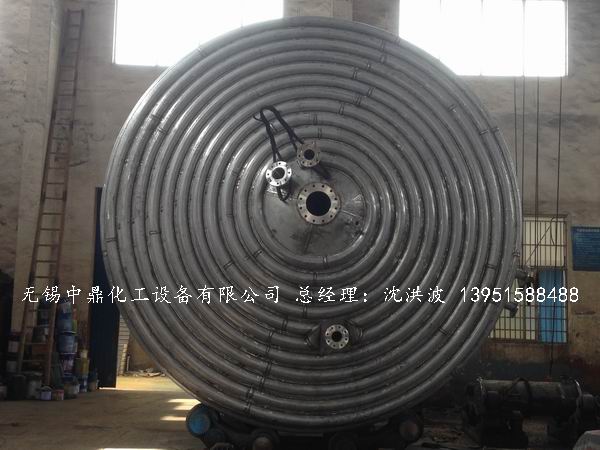

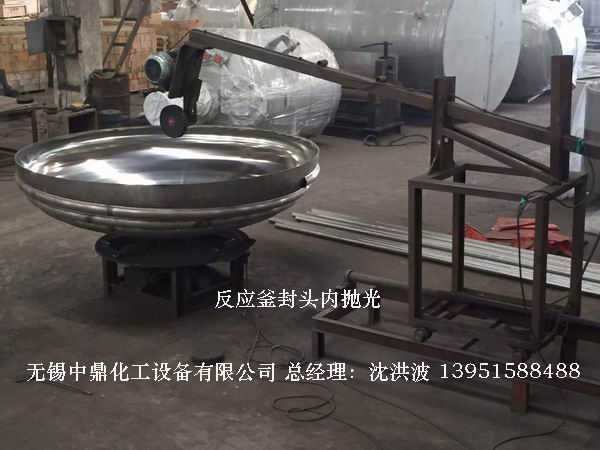

外盤半管加熱反應釜下封頭盤管工藝賞析
外盤半管加熱反應釜下封頭盤管工藝賞析

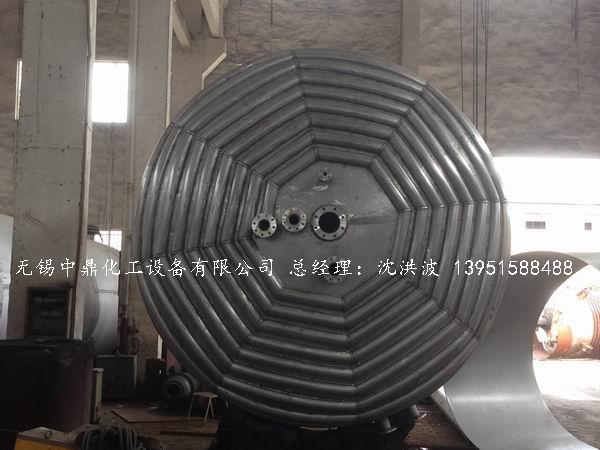

外盤半管加熱反應釜下封頭盤管工藝賞析（蜘蛛網型）
外盤半管加熱反應釜 錐體盤管工藝賞析

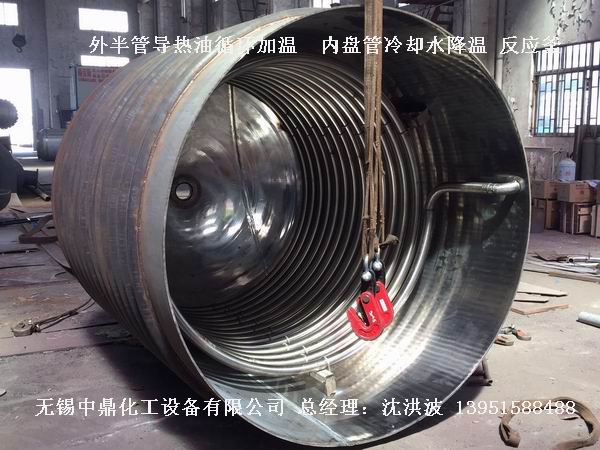

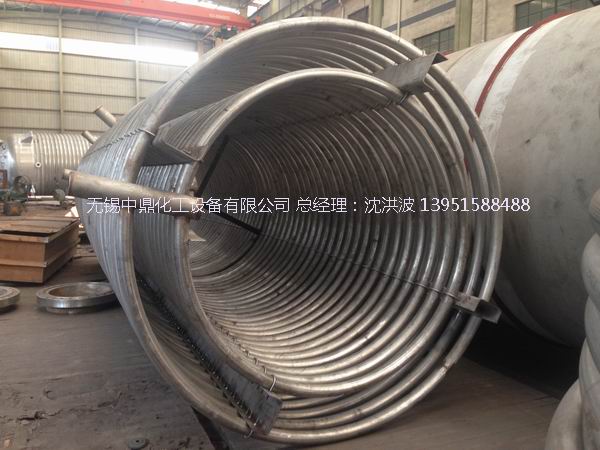

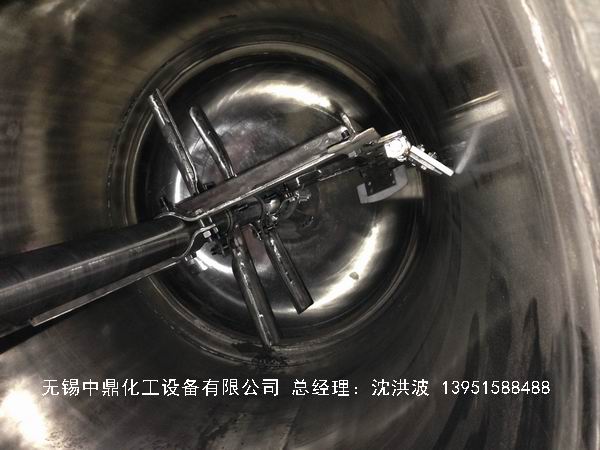

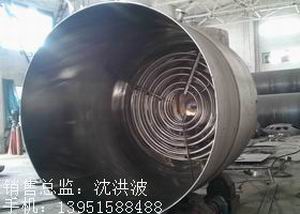

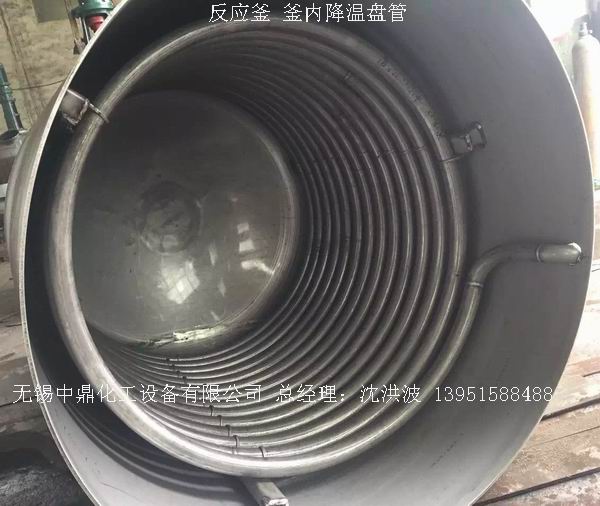

內盤管 加溫 或者 降溫

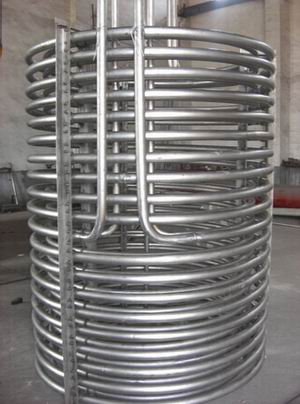

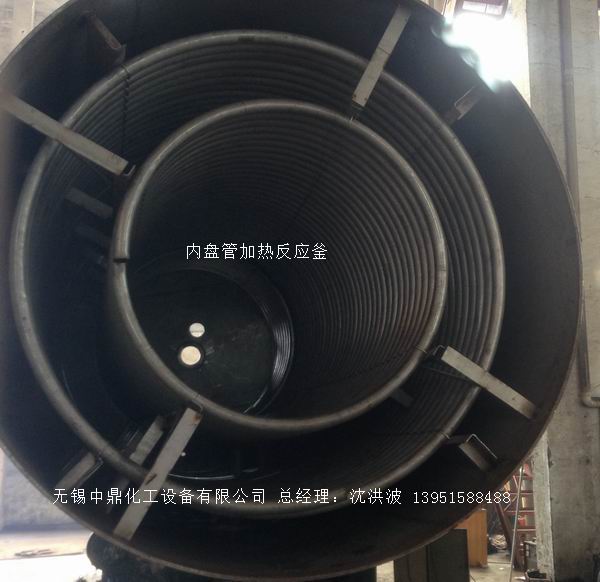

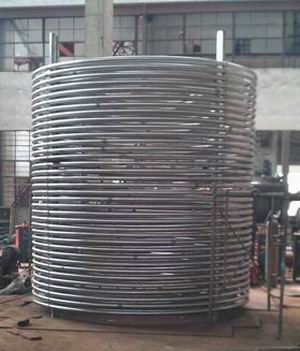

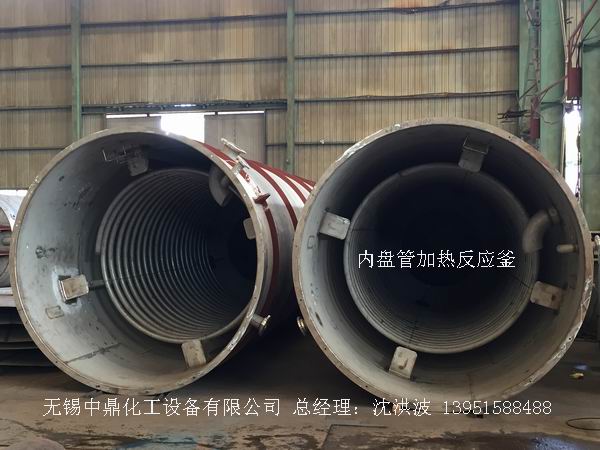

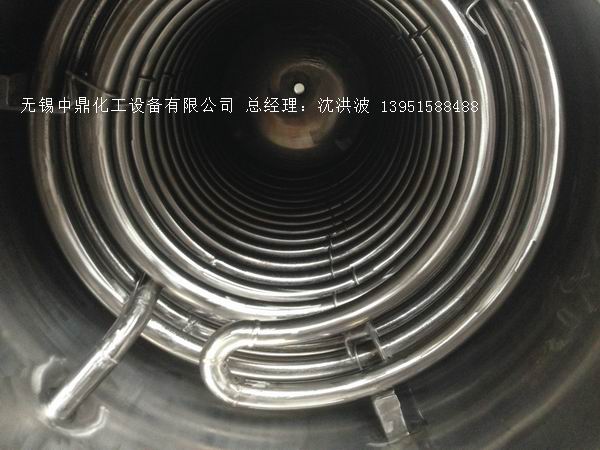

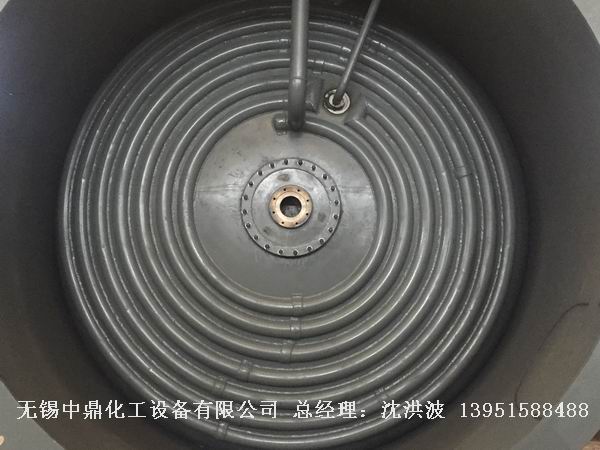

內盤管加溫反應釜
備注：攪拌轉速超過160轉/分，采用無極變速電機，無級變速0-1250轉/分
由于用戶因生產工藝、操作條件不盡相同：
夾套加熱型式分為電熱棒加熱、蒸汽加熱、導熱油循環加熱。
軸封裝置分為填料密封和機械密封。

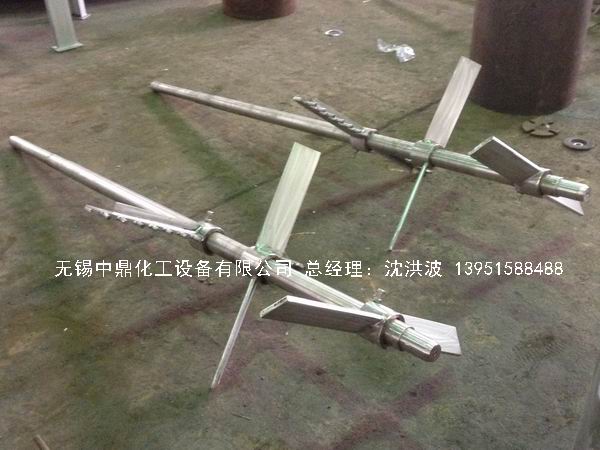

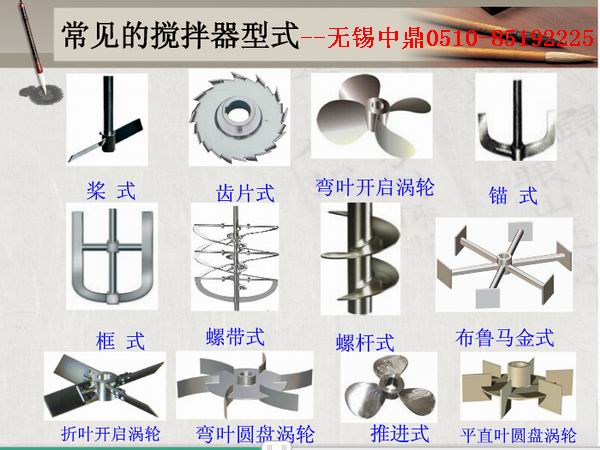

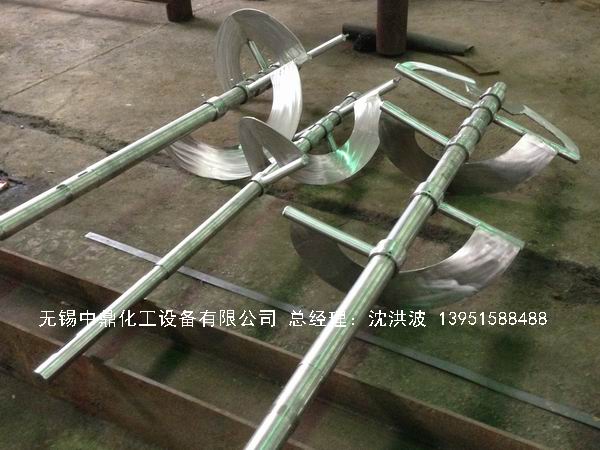

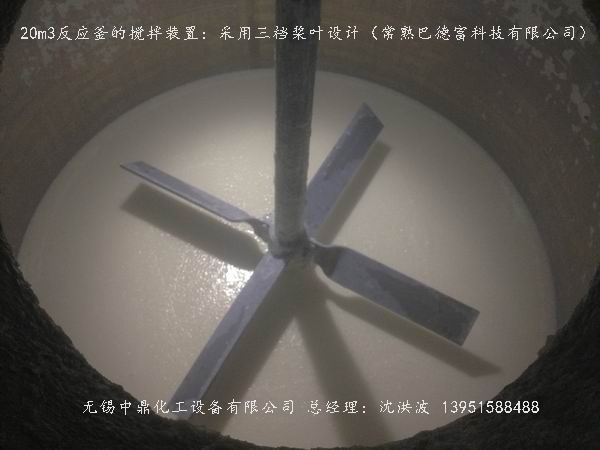

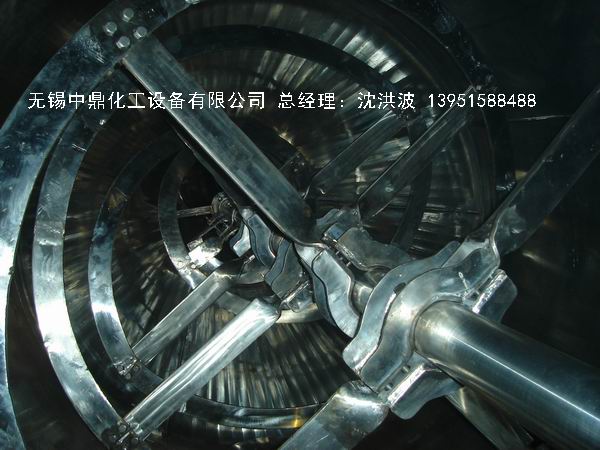

攪拌型式有錨式、漿式、鍋輪式、推進式或框式。
開孔數量、規格或其它要求可根據用戶要求設計、制作。
